Description

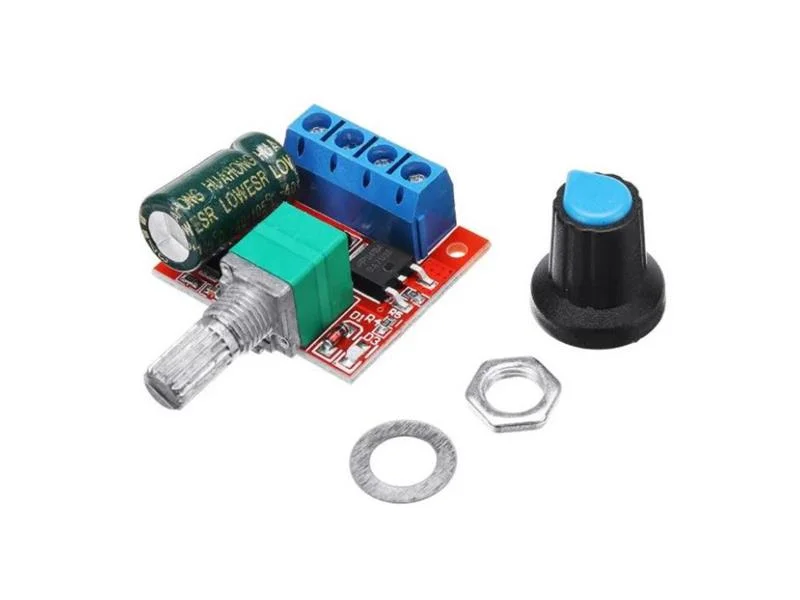

Impulsní PWM regulátor pro DC motory nebo LED světla a pásky. Bez zpětné vazby pro kontrolu nastavených otáček.
Technické parametry:
– Napájecí napětí: DC 5–35V
– Max. výstupní výkon 90W
– Max. špičkovývýstupní proud: 5A
– Max. trvalý výstupní proud 2,6A
– Klidový proud 7uA
– Frekvence PWM 20kHz
– Rozsah regulace 1–100% změnou šířky pulsu
– Rozměry 30×24×14mm /13g
Zapojení:
M- Motor –
M+ Motor +
V+ Napájení +
V- Napájení –
Při zapojení nezáleží, jakým způsobem je stejnosměrný motor na svorky + a – připojen. Při případném opačném zapojení se motor začne otáčet na druhou stranu. Rychlost otáčení připojeného motoru se reguluje potenciometrem.
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
