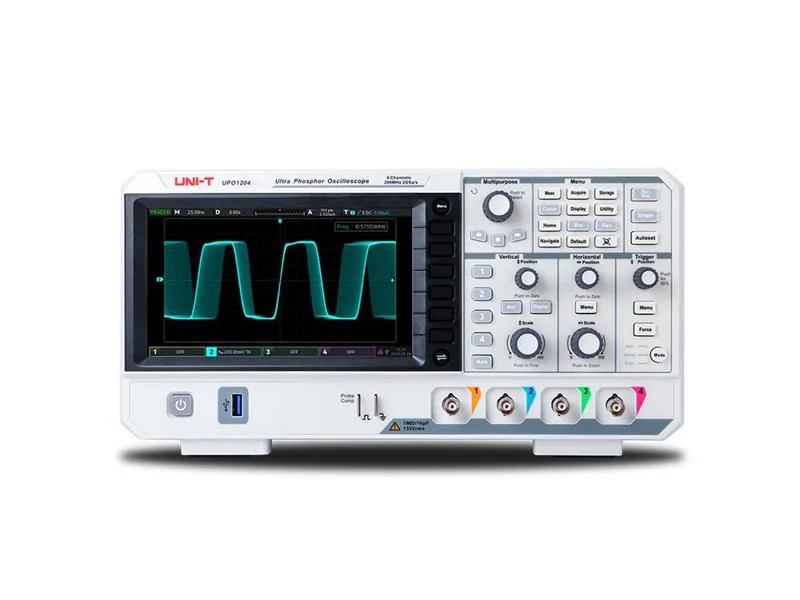

Name: Osciloskop UNI-T UPO1204
SKU: 1513073
Availability: InStock

Description

Na tento výrobek poskytujeme 3 roky záruku.

Digitální fosforový osciloskop UPO1204 řady UPO1000 využívá inovativní UNI-T Ultra Phosphor 2.0 s novým vylepšeným vzhledem a funkcí hlubokého ukládání, vysokou rychlostí snímání průběhu, nahráváním a přehráváním průběhu v reálném čase a zobrazením dosahuje až 2GSa/s. Řada podporuje nezávisly modul DVM, bohaté funkce spouštění a dekódování sběrnice a podporuje hardwarové dekódování v reálném čase s plnou pamětí. Je široce používán v mnoha oblastech, včetně návrhu vestavěných systémů, instrumentace, průmyslové elektroniky, spotřební elektroniky, automobilové elektroniky, údržby v terénu, výzkumu, vývoji, vzdělávání a mnoha dalších oblastech..

Parametry produktu:

Digitální osciloskop UPO1204 je vybaven špičkovou digitální 3D technologií známou jako Ultra 2.0.
– šířka pásma: 200 MHz
– kanály: 4 analogové
– vzorkovací frekvence v reálném čase : 2GSa/s
– doba náběhu: ≤1,8 ns
– hloubka paměti: 56 Mpts
– rychlost snímání tvaru vlny : 500 000 wfms/s

– Fast Acquire Phosphor ™ : využívá originální technologii displejů Ultra Phosphor
– Hardwarové nahrávání v reálném čase : maximální počet záznamů 120 000 snímků
– dlouhá délka pamětí záznamu : 56 Mpts délka paměti záznamu pro informace v plné frekvenční doméně při vysokých vzorkovacích frekvencích bez zkreslení průběhů
– 36 měření parametrů : podpora rychlého měření všech parametrů a statistických funkcí. Volitelné měření na obrazovce a kurzorem vybraná oblast měření, nastavení prahových hodnot, které vám pomohou přesně analyzovat specifické parametry
– vysoký snímací výkon : díky inovativní technologii paralelního zpracování digitálního signálu může normální vzorkování dosáhnout ultra vysoké rychlosti snímání 150 000 wfms/s a režim rychlého snímání může dosáhnout 500 000 wfms/s
– navigační funkce : nabízí tři režimy navigace: čas, značka a segment pro rychlé nalezení cílového průběhu. Podporuje automatické posouvání pro zobrazení paměťových průběhů s možností nastavení několika rychlostí pro usnadnění komplexního sledování trendů
– DVM : vestavěný digitální voltmetr (DVM) s možností nastavení alarmu překročení limitu
– měření kurzoru : podpora měření CH1, CH2, CH3, CH4, MATH, REF současně; podpora měření obrazovky, možnost současného měření času a napětí
– záznamy průběhů lze uložit ve video formátu : zaznamenaný průběh lze přehrát a sledovat na straně počítače pro zlepšení uživatelského prostředí
– Hardwarové dekódování v reálném čase s plnou pamětí : s pamětí o hloubce 56 Mbps dosahuje rychlost dekódování 3 protokolů (RS232/UART, I2C, SPI) milisekund, což je stokrát rychlejší než rychlost softwarového dekódování, a výrazně zlepšuje efektivitu analýzy.
– 1Mpts vylepšená FFT : podpora zobrazení ve více doménách, nezávislého zobrazení spektra a vícerozměrné vizualizace charakteristik signálu. Nabízí 4 režimy stopy a 4 režimy detektoru pro splnění různých analytických potřeb. Podpora automatického měření vrcholů stopy pro rychlou identifikaci klíčových spektrálních charakteristik.

Technické parametry:

– typ osciloskopu: číslicový
– napájení : 100V-240V AC, 50/60Hz
– počet kanálů: 4 analogové
– šířka pásma: 200 MHz
– vzorkovací frekvence v reálném čase: 2GSa/S
– doba náběhu: ≤1,8 ns
– délka paměti záznamu: 56Mpts
– vstupní impedance: 1MΩ ± 2% / 16pF ± 2pF
– druh použitého zobrazovače: LCD TFT 7″
– spouštění: nástupná hrana, Nth Edge, okénkem, pattern, runt, sestupná hrana, se zpožděním, šířkou impulzu, slope, timeout, video signálem
– časová základna: 1n…1ks/dílek
– max. vstupní napětí: 400V
– vertikální rozlišení: 8bit
– vazba vstupu: AC, DC, GND
– rozhraní: AUX, EXT Trig, LAN, USB device, USB Host
– rozměry (D x Š x V): 306 mm × 138 mm × 107 mm
– přepravní hmotnost: <2>
Obsah balení :
– napajecí kabel
– kabel USB 2.0
– sonda 200MHz*4 (UT-P05)
