Digitální termostat W1209, -50 až 110°C

Description

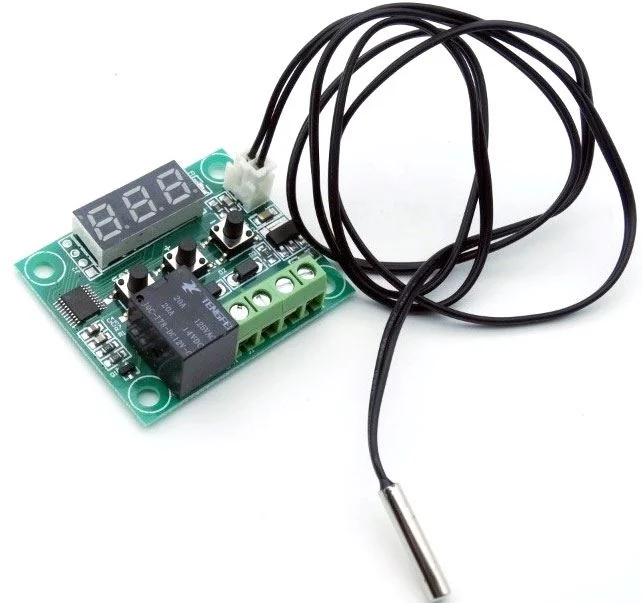

Digitální termostat W1209, -50 až 110°C Modul digitálního termostatu s pamětí a LED displejem

**Specifikace:**
Pracovní napětí: DC 12V
Klidový proud: cca 10 mA
Provozní proud: cca 65mA
Výstup: relé max 20A 125VAC / 14VDC
Ovládaný rozsah: -50-110°C
Rozlišení: 0.1°C (-9.9°C-99.9°C) v ostatních rozsazích 1°C
Četnost měření: 2x / sec
Měřicí čidlo: NTC (10K 0.5%), vodotěsné
Pracovní podmínky: -10 – 60°C, 20 – 85%rH
Rozměry: 48x40x14mm

**Návod k použití:**
-připoj napájecí napětí a zátěž, na LED displeji se zobrazí teplota
-stiskni SET, teplota začne blikat
-stisknutím – a + nastav požadovanou teplotu a stiskem SET potvrď

**Zobrazení displeje:**
LLL – není připojeno teplotní čidlo
HHH – mimo rozsah

**Nastavení dalších parametrů:**
Podržet dlouze tlačítko SET a dále je možno nastavit dalších 6 parametrů:
**P0** Relé spíná při nižší / vyšší teplě oproti nastavené (nastavení C/H, výchozí: C)
**P1** Hystereze nastavitelná v rozsahu 0.1 – 15 °C (výchozí hodnota 2 °C)
**P2** Dolní limittermostatu (výchozí hodnota -50 °C)
**P3** Horní limit termostatu (výchozí hodnota 110 °C)
**P4** Offset teploty -7 °C až 7 °C (výchozí hodnota 0 °C)
**P5** Opožděný start 0 až 10 minut (výchozí hodnota 0 minut)
**P6** Bezpečnostní vypnutí při vysoké teplotě 0 °C až 110 °C (výchozí hodnota OFF – vypnuto), při této teplotě dochází k rozpojení relé

Limity P0 až P6 se nastavují tlačítky+ / –
**Upozornění:**
Teplotní rozsah termostatu se nastavuje kombinací P2+P1(hystereze) nebo P3+P1, přičemž aktivní je jen jedna kombinace v závislosti na nastavení P0 (inverzní funkce relé).

Specifikace k produktu je ke stažení zde
